1、螺母往復運動；
2、最大推力60N；
3、低噪音、低損耗、性能穩、結構簡單；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、或需要精確直線運動的地方。
15817488109
命名規則：
08E3005G0402-X-□□□
規格 | 說明 |
08 | 電機外徑：20mm |
E | 電機類型：外部驅動式 |
30 | 機身長度：30mm |
05 | 額定電流：0.5A |
G | 滾珠絲桿 |
04 | 絲桿導程4mm |
X | 配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、B（剎車）、C（一體式） |
□ | 絲桿長度：□mm |
□□□ | 絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
產品型號 | 電壓 | 額定 電流 | 保持 力矩 | 機身長 | 推薦 驅動器 |
08E3005G0402-X-□□□ | 2.5V | 0.5A | 0.018N.m | 38mm | 脈沖型S-224D |
08E4205G0402-X-□□□ | 6.3V | 0.5A | 0.03N.m | 42mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
絲桿代碼 | 絲桿直徑 | 導程（mm） | 精度等級 | 定位精度 | 軸向間隙 |
0401 | 4mm | 1 | C7 | ±0.05 | ≤0.03 |
0402 | 2 | C7 | ±0.05 | ≤0.03 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
安裝方法：
1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。
2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

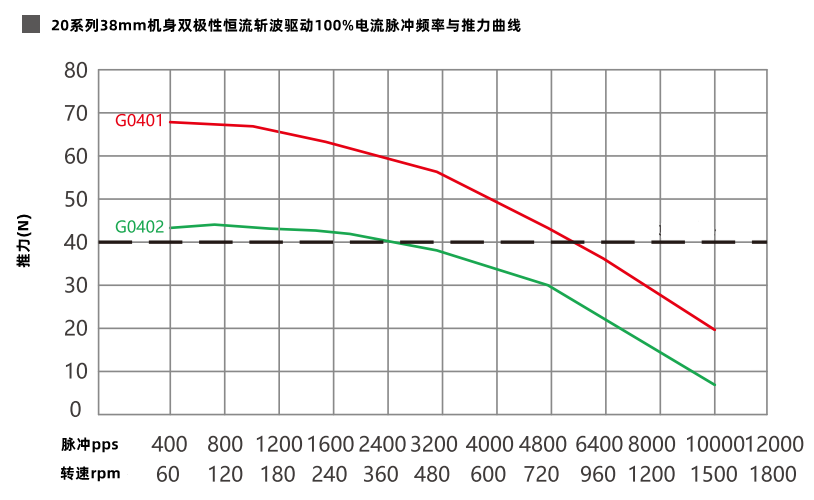

S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
上一款產品：20mm外部驅動式直線絲桿閉環步進電機
下一款產品：20mm外部驅動式直線絲桿滾珠閉環步進電機
